产品介绍

结构特点及用途

本阀是安装在水泵出口管路上用于水泵停机时防止管路中水锤冲击水泵倒转和保护管路的安全。本阀体积小、重量轻，便于安装检修，有导向装置，关闭灵活、线性密封、止回效果佳，可有效地消除关闭噪音。
适用于给排水、消防、暖通等有关水泵出口处，以防止介质倒流及水锤对泵与管路的损害。

主要技术参数

公称压力 PN(MPa) 1.0 1.6 2.5
试验压力(MPa) 壳体强度 1.5 2.4 3.75
密封性能 1.1 1.76 2.75
工作温度 (℃) ≤80
适用介质 水 、油品

主要零件材料?

零件名称 阀体、阀座 阀瓣 Flap 密封面 弹簧
材 质 铸铁 、铸钢铸铜 、 不锈钢 铸铜、不锈铜 丁晴橡胶 不锈钢

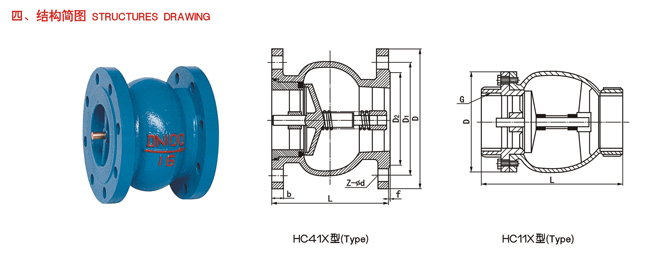

主要外形及连接尺寸 HC41×型(Type)

公称通径
DN(mm)		 L PNl0 PNl6 PN25
b f D2 D D1 Z-φd b f D2 D D1 Z-φd b f D2 D D1 Z-φd
40 100 18 2 85 150 110 4-18 18 2 85 150 110 4-18 18 2 85 150 110 4-18
50 100 20 3 102 165 125 4-18 20 3 102 165 125 4-18 20 3 99 165 125 4-18
65 120 20 3 122 185 145 4-18 20 3 122 185 145 4-18 22 3 118 185 145 8-18
80 140 22 3 133 200 160 8-18 22 3 133 200 160 8-18 24 3 132 200 160 8-18
100 160 24 3 158 220 180 8-18 24 3 158 220 180 8-18 24 3 156 235 190 8-22
125 180 26 3 184 250 210 8-18 26 3 184 250 210 8-18 26 3 184 270 220 8-26
150 200 26 3 212 285 240 8-22 26 3 212 285 240 8-22 28 3 211 300 250 8-26
200 220 28 3 268 340 295 8-22 30 3 268 340 295 12-22 30 3 274 360 310 12-26
250 240 28 3 320 395 350 12-22 32 3 320 405 355 12-26 32 3 330 425 370 12-30
300 280 28 4 370 445 400 12-22 32 4 370 460 410 12-26 34 4 389 485 430 16-30
350 320 30 4 428 500 460 16-22 36 4 428 520 470 16-26 38 4 450 555 490 16-33
400 360 32 4 482 565 515 16-26 38 4 482 580 525 16-80 40 4 505 620 550 16-86
450 400 32 4 532 615 565 20-26 40 4 532 640 585 20-30 42 4 555 670 600 20-36
500 440 34 4 585 670 620 20-26 42 4 585 715 650 20-33 44 4 615 730 660 20-36

HC11X型(Type)

HC11X型(Type)
公称通径DN(mm)/尺寸 L G D
15 65 1/2″ 45
20 75 3/4″ 48
25 90 1″ 58
32 105 11/4 66
40 120 11/2″ 74
50 140 2″ 89
