对夹式中线蝶阀-精嘉阀门集团

设计标准 Standards of design:GB12238、API609、JIS B2064；
结构长度 Face to face/End to end:GB/T15188.2
法兰标准 Standard of flange:GB4216、GB9113、GB9115
试验标准 Testing standards:GB/T13927、JB/T9092

主要技术参数

公称通径 DN(mm)? Nominal diameter		4042000
公称压力 PN(MPa)		0.25		0.6		1.0		1.6
试验压力 (MPa)	壳体强度	0.375		0.9		1.5		2.4
	密封性能?	0.275		0.66		1.1		1.76
适用介质		水、油品、蒸汽、海水、酸类
工作温度 (℃)		椽胶	丁晴橡胶	乙丙橡胶	聚四氟 PTFE	硅橡胶	氟橡胶
		0.60	-204+80	-40-+150	-40- +150	-70-+25	-15-+250

主要零件材料

零件名称	材质
阙体	铸铁、球墨铸铁、铸铜、不锈钢、铬镍钼钛钢
蝶板	铸铁、球墨铸铁、铸铜、不锈铜、铬镍钼钛钢
阀杆	碳钢、不锈钢、铬镍钼钛钢
密封面	氯丁胶、丁晴胶、乙丙胶、氟塑料
填料	氟塑料、柔性石墨、橡胶、 v型垫

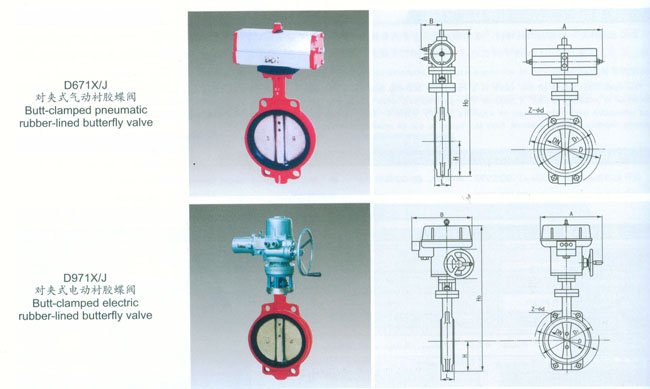

结构简图

主要外形及连接尺寸

公称通径 DN(mm)	公称压力 PN(MPa)	连接尺寸(mm)				外形尺寸(mm)
		L	D	D1	Z-φd	D71×/J				D371X/J			D671X/J			D971X/。		?
		L	D	D1	Z-φd	H	Ho	A	B	H0	A	B	H0	A	B	H0	A	B
40	1.0/1.6	43	145	110	4-18	58	220	266	65	295	193	125	305	?	?	420	125	125
50		43	165	125	4-18	63	235	266	65	306	193	125	316	180	65	438	125	125
65		46	185	145	4-18	70	250	266	65	320	193	125	330	180	65	453	125	125
80		46	200	160	4-18/8-18	83	275	266	65	345	193	125	385	245	72	478	125	125
100		52	220	180	8-18	105	316	266	65	385	193	125	435	240	72	519	125	125
125		56	250	210	8-18	115	340	310	65	410	193	125	450	240	72	713	325	245
150		56	285	240	8-22	137	376	310	65	445	193	125	625	350	93	749	325	245
200		60	340	295	8-22/12-22	164	470	370	90	570	283	165	720	350	93	843	325	245
250		68	395/405	350/355	12-22	206	?	?	?	645	283	165	805	550	350	945	363	373
300		78	445/460	400/410	12-22	230	?	?	?	740	334	175	840	600	350	1010	363	373
350	1.0	78	505	460	16-22	248	?	?	?	765	334	175	885	600	350	1050	363	373
400		102	565	515	16-26	290	?	?	?	875	425	210	975	600	350	1135	363	373
450		114	615	565	20-26	320	?	?	?	940	425	210	1040	750	380	1220	465	413
500		127	670	620	20-26	345	?	?	?	995	425	210	1095	750	380	1330	546	431
600		154	780	725	20-30	410	?	?	?	1130	425	210	1230	750	380	1400	546	556
700		165	895	840	24-30	480	?	?	?	1475	620	320	1475	750	380	1530	546	556
800		190	1015	950	24-33	525	?	?	?	1535	620	320	1505	750	380	1600	546	556
900		203	1115	1050	28-33	585	?	?	?	1660	620	320	1660	1250	380	1745	617	706
1000		216	1230	1160	28-36	640	?	?	?	1760	620	320	1760	1500	580	1810	632	706
1200		254	1455	1380	32-39	755	?	?	?	1995	620	320	1995	1500	580	2035	632	706
1200	0.6/0.25	254	1400/1375	1340/1320	32-34/32-30	755	?	?	?	1995	620	320	1995	?	?	2035	632	706
1400		279	1620/1575	1560/1620	36-34/36-30	885	?	?	?	2360	620	320	2360	?	?	2785	632	706
1600		318	1820/1785	1760/1730	40-34/40-30	1035	?	?	?	2525	780	450	2525	?	?	2620	715	835
1800		356	2045/1985	1970/1930	44-41/44-30	1175	?	?	?	2860	780	450	2860	?	?	2760	715	835
2000		406	2265/2185	2180/2130	48-48/48-30	1325	?	?	?	3250	920	570	3250	?	?	2920	715	835

注：①管网蝶阀GD71x、GD371x主要连接尺寸见上表；
②要求加长杆订货时应注明加长杆的长度。
