美标对焊式多层次蝶阀-精嘉阀门集团

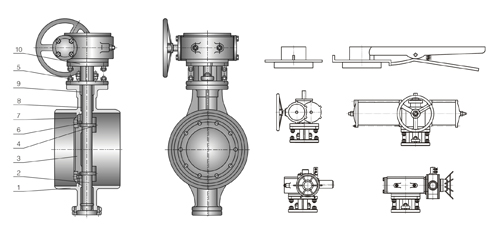

NO.	Part Name	ASTM Material
NO.	Part Name	Carbon steel	304 Type	316 Type	304L Type	316L Type	Alloy 20
1	Body	A216-WCB	A315-CF8	A315-CF8M	A315-CF3	A315-CF3M	A315-CN7M
2	Stem	A182 F6a	A182-F304	A182-F316	A182-F304L	A182-F316L	Alloy 20
3	Disc	A216-WCB	A315-CF8	A315-CF8M	A315-CF3	A315-CF3M	A315-CN7M
4	Hinge pin	A276-410	A276-304	A276-316	A276-304L	A276-316	Alloy 20
5	Bolt	A193-B7	A193-B8	A193-B8M	A193-B8	A193-B8M	Alloy 20
6	Retaining ring	A105	A182-F304	A182-F316	A182-F304L	A182-F316	Alloy 20
7	Seat ring	Graphite+304	Graphite+304	Graphite+316	Graphite+304L	Graphite+316L	Graphite+Alloy 20
8	Bushing	Bronze	304+PTFE	316+PTFE	304L+PTFE	316L+PTFE	Alloy 20+PTFE
9	Packing	Graphite	PTFE	PTFE	PTFE	PTFE	PTFE
10	Yoke	A216-WCB	A216-WCB	A216-WCB	A216-WCB	A216-WCB	A216-WCB

主要外形尺寸和重量 Class 150

NPS	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
NPS	L	A1	B1	M1	E1	F1	J	Do1	A2	B2	E2	F2	A3	B3	E3	F3	M3	Worm gear	Electric	Pneu- matic
3″	114	295	135	115	84	198	84	200	295	135	513	467	295	135	115	344	140	32	37	-
4″	127	305	155	115	84	198	84	200	305	155	513	467	305	155	115	344	140	35	39	-
5″	140	322	167	115	84	198	84	200	322	167	513	467	322	167	126	4390	175	39	42	-
6″	140	366	170	115	94	211	84	250	366	170	525	475	366	170	150	450	187	43	43	-
8″	152	396	198	134	117	267	145	250	396	198	580	470	396	198	280	762	270	60	57	-
10″	165	429	231	134	175	254	114	315	429	231	635	560	429	231	330	900	305	90	80	-
12″	178	483	269	159	175	254	114	315	483	269	705	560	483	269	405	1182	385	107	104	-
14″	190	498	297	159	239	404	145	315	498	297	765	615	498	297	405	1182	385	153	141	-
16″	216	579	333	163	239	404	145	315	579	333	825	615	579	333	405	1182	385	207	197	-
18″	222	630	366	163	239	404	191	315	630	366	875	820	630	366	445	1292	410	267	247	-
20″	229	655	394	163	300	465	191	400	655	394	930	820	655	394	445	1292	410	327	307	-
24″	267	744	452	185	300	465	191	400	744	452	1040	820	744	452	500	1442	465	473	427	-
28″	292	790	511	185	300	465	191	400	790	511	1155	945	790	511	630	1865	500	653	667	-
30″	308	815	536	220	300	559	269	400	815	536	1225	945	815	536	630	1865	500	760	773	-
32″	318	874	577	220	300	559	269	400	874	577	1275	945	874	577	630	1865	500	1033	1047	-
36″	330	899	602	255	300	559	269	400	899	602	1375	1145	899	602	-	-	-	1200	1213	-
40″	410	1064	696	255	300	559	269	400	1064	696	1490	1145	1064	696	-	-	-	1487	1500	?
42″	430	1092	721	255	300	559	335	400	1092	721	1550	1335	1092	721	-	-	-	1640	1637	-
44″	450	1148	731	255	300	572	335	400	1148	731	1600	1335	1148	731	-	-	-	1800	1813	--
48″	470	1270	800	320	300	572	335	400	1270	800	1715	1370	1270	800	-	-	-	2007	2020	-
52″	490	1314	850	320	425	635	365	500	1314	850	1835	1370	1314	850	-	-	-	2720	2733	-
56″	530	1384	895	320	425	635	365	500	1384	895	2005	1425	1384	895	-	-	-	2980	2993	-
60″	570	1504	1025	355	425	635	365	500	1504	1025	2115	1425	1504	1025	-	-	-	3387	3420	-
64″	600	2730	1630	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
66″	600	2830	1670	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
73″	670	3000	1765	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80″	760	3280	1885	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
84″	760	3395	1945	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
96″	760	3740	2140	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
112″	760	4290	2390	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
120″	760	4515	2505	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
140″	800	4810	2650	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
160″	900	5145	2800	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

注:?结构长度按标准 ISO 5752 14 系列
????? 焊接端按 ASTM B 16.25 标准规范

主要外形尺寸和重量? Class 300

NPS	L	Worm gear actuation							Electric				Pneumatic			c		Weight(kg)
NPS	L	A1	B1	M1	E1	F1	J	Do1	A2	B2	E2	F2	A3	B3	E3	F3	M3	Worm gear	Electric	Pneu- matic
3″	114	295	132	114	84	198	84	200	295	132	467	513	295	132	126	390	175	34	-	-
4″	127	358	150	114	84	198	84	200	358	150	467	513	358	150	150	450	187	44	-	-
5″	140	365	167	168	117	267	145	250	365	167	467	513	365	167	280	762	270	58	-	-
6″	140	389	188	163	175	254	114	315	389	188	564	523	389	188	330	900	305	73	-	-
8″	152	417	221	163	175	254	114	315	417	221	615	544	417	221	405	1182	385	132	-	-
10″	165	465	252	185	239	404	145	315	465	252	615	544	465	252	405	1182	385	151	-	-
12″	178	546	290	185	239	404	145	315	546	290	823	513	546	290	405	1182	385	257	-	-
14″	190	579	318	221	300	465	191	400	579	318	823	513	579	318	445	1292	410	286	-	-
16″	216	642	368	221	300	465	191	400	642	368	945	513	642	368	445	1292	410	416	-	-
18″	222	673	396	221	300	465	191	400	673	396	945	544	673	396	500	1442	465	497	-	-
20″	229	701	422	254	300	559	269	400	701	422	945	544	701	422	500	1442	465	571	-	-
24″	267	775	495	254	399	559	269	400	775	495	945	544	775	495	630	1865	500	881	-	-
28″	292	904	559	305	510	648	351	400	904	559	1158	826	904	559	630	1865	500	1320	?	?
30″	308	963	594	305	510	648	351	400	963	594	1158	826	963	594	-	-	-	1478	-	-
32″	318	1054	617	305	510	648	351	400	1054	617	1158	826	1054	617	-	-	-	1699	-	-
36″	330	1161	676	368	615	805	429	630	1161	676	1420	1039	1161	676	-	-	-	2379	-	-
40″	410	1242	719	368	615	805	429	630	1242	719	1420	1039	1242	719	-	-	-	2427	-	-
42″	430	1285	739	368	615	805	429	630	1285	739	1420	1039	1285	739	-	-	-	2685	-	-
44″	450	1310	764	368	615	805	429	630	1310	764	1420	1039	1310	764	-	-	-	2932	-	-
48″	470	1374	833	434	765	965	399	630	1374	833	1730	1069	1374	833	-	-	-	3545	-	-

主要外形尺寸和重量? Class 600

3″	180	343	127	135	94	211	81	250	343	127	564	523	343	127	330	900	305	75	-	-
4″	190	371	160	170	152	267	145	250	371	160	615	544	371	160	405	1182	385	117	-	-
5″	200	388	178	163	175	254	114	315	388	178	615	544	388	178	405	1182	385	154	-	-
6″	210	401	196	163	175	254	114	315	401	196	823	513	401	196	405	1182	385	186	-	-
8″	230	447	221	163	175	254	114	315	447	221	823	513	447	221	445	1292	410	235	-	-
10″	250	544	290	185	239	404	145	315	544	290	945	513	544	290	445	1292	410	398	-	-
12″	270	610	307	220	300	465	191	400	610	307	945	544	610	307	500	1442	465	554	-	-
14″	290	640	330	220	300	465	191	400	640	330	945	544	640	330	500	1442	465	654	-	-
16″	310	701	391	254	400	559	269	400	701	391	945	544	701	391	630	1865	500	935	-	-
18″	330	716	406	254	400	559	269	400	716	406	945	544	716	406	630	1865	500	1085	-	-
20″	350	828	452	305	510	645	351	400	828	452	1158	826	828	452	630	1865	500	1610	-	-
24″	390	920	513	305	510	645	351	400	920	513	1158	826	920	513	-	-	-	1998	-	-

注:?结构长度按标准 ISO 5752 14 系列
焊接端按 ASTM B 16.25 标准规范
